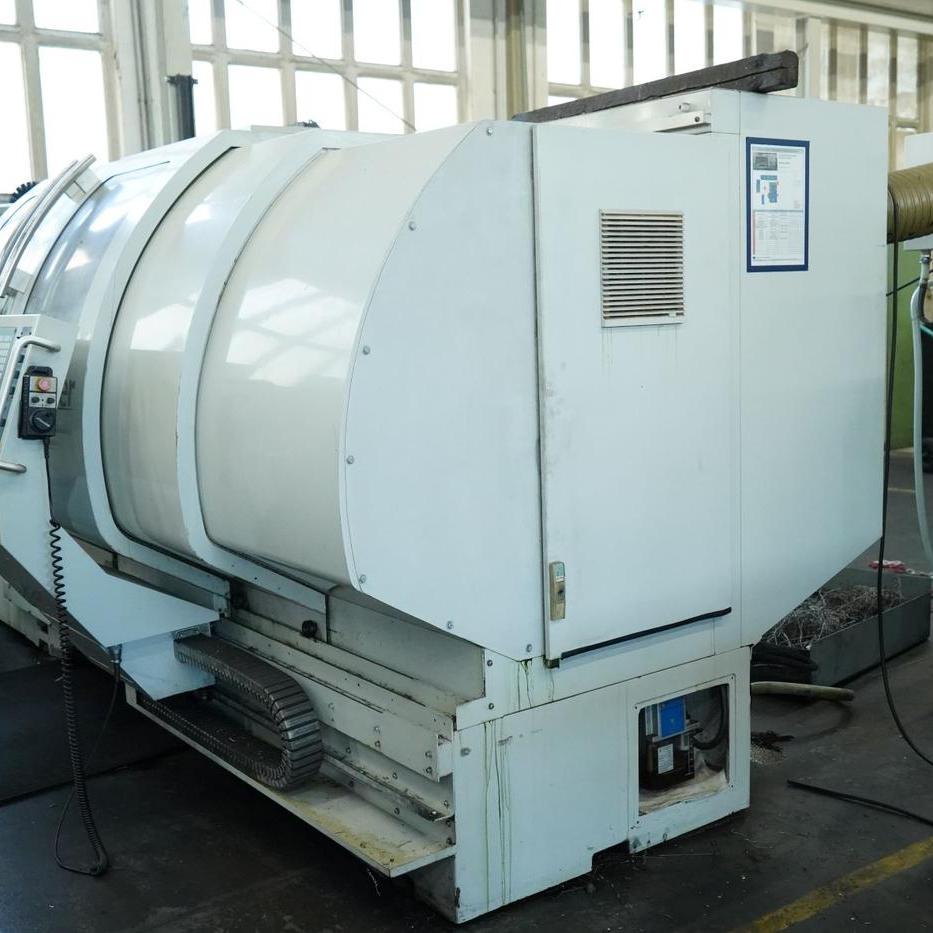

Description:

Weight                                 kg        4400

Length                                 mm        3690

Width                                   mm        2096

Height                                  mm        2050

Swing in gap                         mm        790

Swing over bed                      mm        550

Swing over cross slide            mm        310

Max. turning length                mm        1500

(with turret)

Bar capacity                           mm        69 (91-0ption)

(hyd.Chuck cylinder)

Gap length from

Spindle nose surface               mm        283Max. workpiece

Max. workpiece weight (with   mm        2000

tailstock)

Travel X axis                           mm        300

Travez Z axis                          mm        1650

Speed range(choice 1)             rpm       80-3500(82mm bore)/80-                                                             2500(106mm bore)

Speed range(choice 2)             rpm       80-2500(82mm bore)/80-2500(106mmbore)

Suitable chucksize (option)       mm        250/315

Spindle hole diameter              mm        82(std.)/ (106-option)

Motor power                            kW        11/15.5(std.)/15/22(opt.)

Number of tool stations                        8

Tool allowance                          mm        25

Tool shank                                mm        40

Accuracy

Positioning                                mm        0.005

Repeatablity                              mm        0.005

Slide

Overall bed guide width              mm        405

Cross slide guide width               mm        215
