Vakuumhärten ist das Härteverfahren für verformungsempfindliche Präzisions- oder Formteile und Werkzeuge, die hohe Anforderungen an eine saubere, helle Oberfläche stellen. Durch die Wärmebehandlung metallischer Werkstoffe unter Vakuumatmosphäre können Oberflächenreaktionen, also Oxidation oder Entkohlung der Bauteile, vermieden werden.

Abschreckmedium ist ein Gasstrom mit Überdruck, der eingestellt werden kann, um die Kühlbedingungen an die Bauteilanforderungen anzupassen. Die Werkstücke bleiben metallisch blank und zeigen keine Oberflächeneinwirkungen (Skalierung, Entkohlung), was im Vergleich zu anderen Härteverfahren (Inertgashärtung) zu einem geringen Aufwand für die Hartbearbeitung führt.

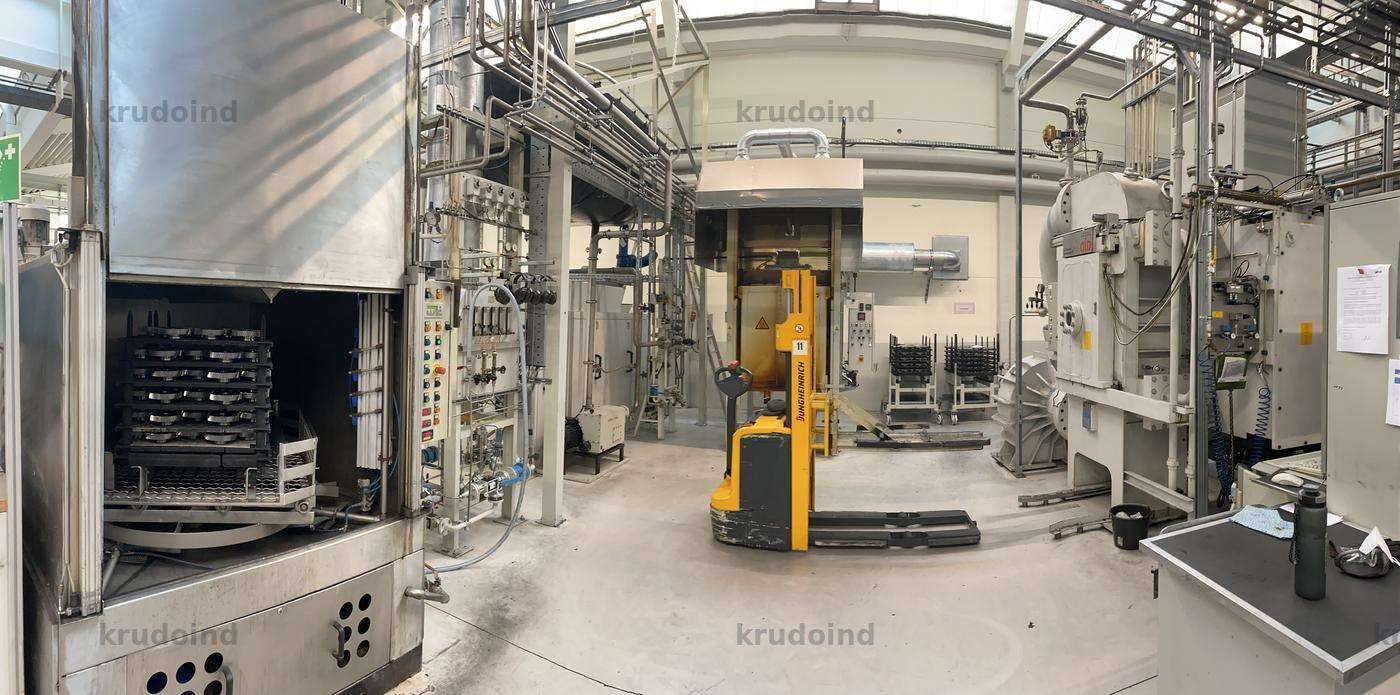

Diese moderne Vakuumhärteanlage von ALD-vacuum Technologies ist für Helium als Abschreckmedium mit 20 bar Druck optimiert. Auch ein Abschreckvorgang mit Stickstoff (N2) bei 10 bar ist möglich.

Die komplette Ofenanlage ist in Baugruppen unterteilt.

Nachfolgend sind diese Baugruppen:

Einrichtungen für den Chargierprozess

    Transportsystem in der Heizkammer

Einrichtungen für den Wärmebehandlungsprozeß

    Ofengehäuse (Heiz- und Abschreckkammer)

    Heizung und Isolation in der Heizkammer

    Gasverteilung in der Heizkammer

    Kühlgebläse für Abschreckkammer

    Wärmetauscher für Abschreckkammer

    Konvektionsgebläse in der Heizkammer

Einrichtungen für den Be- und Entladevorgang

    Schleusenschieber, Abschreckkammer zu Atmosphäre und Abschreckkammer zu Heizkammer

Aufbauten und Hilfseinrichtungen

   Cu-Stromdurchführungen

   Thermoelementanbau

Medienversorgung

    Vakuumsystem

    Druckluftsystem

    Gasschalttafel

    Kühlwassersystem in der VZKO-Anlage

    Kühlwasser-Rückkählanlage

    Heliumrecycling mit Gasspeichern

Stromversorgungseinrichtungen

    Hochstromtrafo für Graphitheizung

Bedieneinrichtungen

    Schaltanlage

    Visualisierung
