Maschinentyp:Horizontales Bearbeitungzentrum
Hersteller:DECKEL MAHO
Modell:DMC 80H duoBLOCK
Baujahr:2011
Maschinen ID:134
Haftungsausschluss:

Dieses Angebot ist mit freundlicher Genehmigung des Verkäufers. Es wird von KRUDO Industrial seinen Kunden als Annehmlichkeit angeboten und soll nicht das Eigentum an dieser bestimmten Maschine vermitteln.

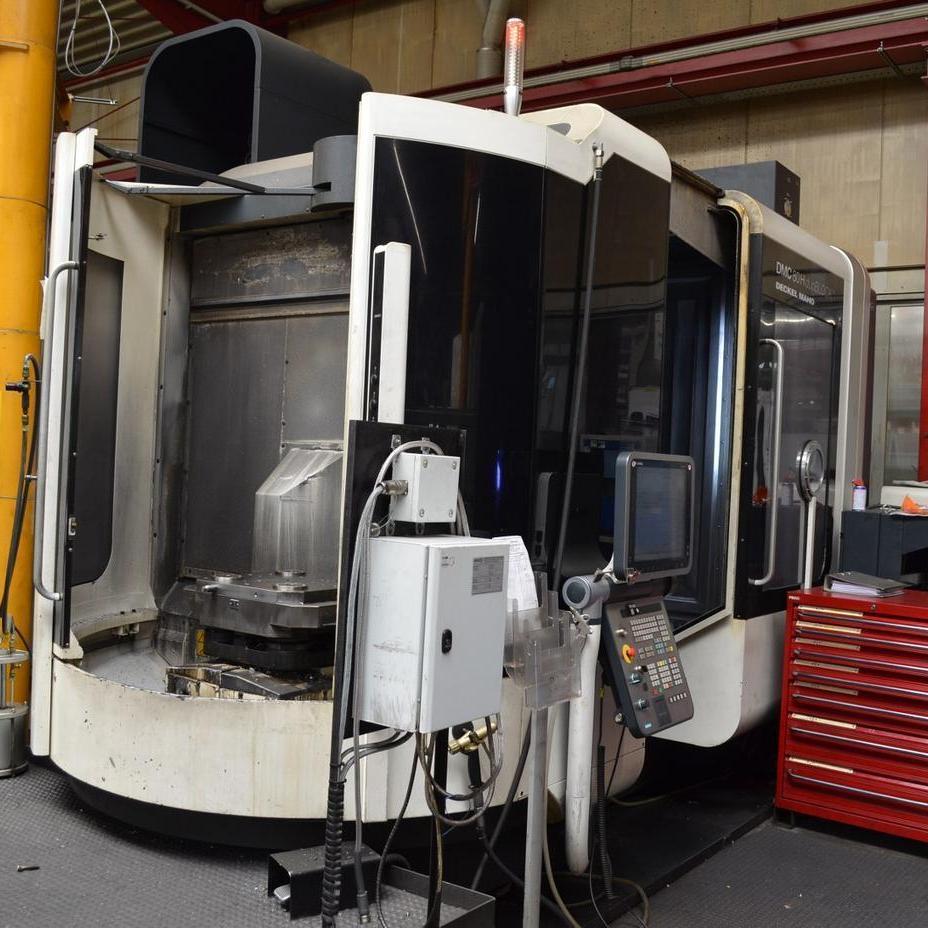

CNC Horizontal Bearbeitungszentrum DECKEL MAHO DMC 80H duoBLOCK
VERKAUFT

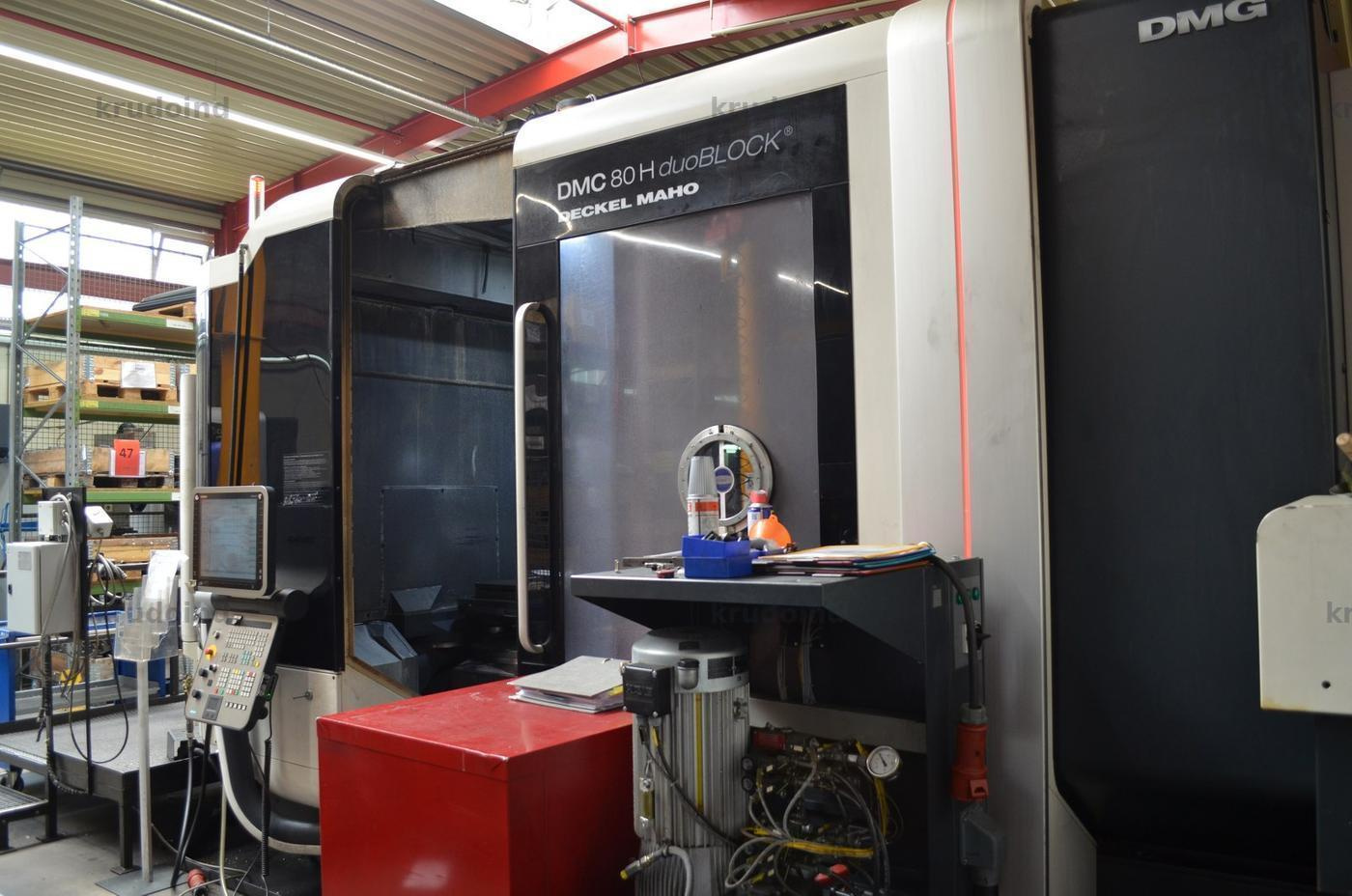

CNC Horizontal Bearbeitungszentrum DECKEL MAHO DMC 80H duoBLOCK
CNC Horizontal Bearbeitungszentrum DECKEL MAHO DMC 80H duoBLOCK
CNC Horizontal Bearbeitungszentrum DECKEL MAHO DMC 80H duoBLOCK
CNC Horizontal Bearbeitungszentrum DECKEL MAHO DMC 80H duoBLOCK

Beschreibung:

CNC-Horizontal-Bearbeitungszentrum

  • Steuerung: SIEMENS 840D solutionline
  • Ausführung: Direktantrieb durch drehzahlgeregelten Asynchronmotor mit Flüssigkeitskühlung
  • Werkzeugspannsystem: SK 50 – mit interner Kühlschmierstoffzufuhr
  • Kegel: SK 50 DIN 69871 Form AD
  • Werkzeugspannung: Mechanische Spannung mit Federkraft
  • Werkzeugentspannung: Hydraulisch

Vorschubantrieb:

  • Ausführung: Drehstrommotor, digital geregelt, direkt gekoppelt mit
  • rotierender Kugelgewindetrieb für Achsen X, Y, Z.
  • Kugelgewindetrieb: X-Achse flüssigkeitsgekühlt
  • Vorschubgeschwindigkeit: X-, Y-, Z-Achse 0 – 60000mm / min.
  • Eilgang: X-, Y-, Z-Achse 60m/min.
  • Vorschubkraft: X-, Y-Achse max.13kN
  • Vorschubkraft in Z-Achse: max. 9kN
  • Einrichtbetrieb: 20 – 2000m / min
  • Beschleunigung: X-, Y-, Z-Achse 7 / 6,5 / 6,5 m / s2

Wegmesssystem:

  • Ausführung: direkt, absolut, photoelektrisch
  • Auflösung: X-, Y-, Z-Achse 0,001 mm
  • Eingabeauflösung: X-, Y-, Z-Achse 0,001 mm
  • Positionstoleranz: X-, Y-, Z-Achse 0,007 mm
  • Positionstoleranz: A-Achse * 9ws
  • Positionstoleranz: B-Achse * 8ws
  • Positionstoleranz: C-Achse * 7ws
  • Maximale Werkstückhöhe: 1330 mm

NC-Rundtisch:

  • Maximales Drehmoment: 40% ED 5000Nm
  • Haltemoment der Tischplatte bei:
  • 100 % ED (Einschaltdauer) 3660 Nm
  • 40% ED (Einschaltdauer) 5000Nm

Maximal zulässig:

  • Massenträgheitsmoment: 205kg m2
  • Maximale Rotation: 35 1/min der Tischplatte
  • Maximaler Vorschub: 12600 ° / min
  • Res. der Mess. System: 0,001 °
  • Maximales Kippmoment: 10kNm

Palette:

  • Palettenaufspannfläche: 630 x 630 mm
  • Gewicht der Palette ca. 265kg
  • max. Werkstückgewicht: 1400kg auf der Palette

Späneförderer:

  • LxBxH: 2500x1070x1540mm
  • Fallhöhe: 950 mm
  • Bandgeschwindigkeit 2: +/- 15% m/min.
  • Chiplänge: max. 80 mm
  • Spänedurchgangshöhe: 87mm
  • Gewicht Späneförderer: ca. 375kg

Bandfiltersystem:

  • Länge: 1910 mm
  • Breite: 1780 mm
  • Höhe: 1810 mm
  • Füllvolumen: 980l
  • Gewicht Bandfiltersystem: ca. 780kg

Kühlaggregat Maschine:

  • Nutzbare Kühlleistung: 8kW
  • Leistungsaufnahme: 5,3kW
  • Nennspannung: 3 x 400V
  • Steuerspannung: 24VDC
  • Nennstrom: 10.5A
  • Luftdurchsatz Kondensatorfilter: 8,5m3 / h
  • Heizleistung der Anlage: max. 12 kW
  • Gewicht (ohne Füllung): 200kg
  • Breite x Höhe x Tiefe: 650 x 1170 x 450
  • Dauerwelle. oper. Druckwasser: min. 3 / max. 10 Bar
  • Rohranschluss: 6 x 1 / 2bar
  • Förderpumpe: 35l/min bei 5bar
  • Tankvolumen: 45l
  • Kältemittel: R 134 a
  • Füllgewicht Kältemittel: 2kg
  • Schutzart nach EN 60529 (DIN 40050) IP34

Kühleinheit, elektrischer Schaltschrank:

  • Nützliche Kühlleistung: 1.0kW
  • Kältemittel: R 134 a
  • Füllgewicht Kältemittel: 0,33kg
  • Temperatureinstellbereich: +20 – +55 °C
  • Gewicht der Einheit: 39kg

BLUM Laserwerkzeugvermessung:

  • Messgenauigkeit: +/- 0,020 mm
  • Wiederholbarkeit: +/- 0,005 mm
  • Minimaler Werkzeugdurchmesser: 0,8 mm
  • Max. Werkzeugdurchmesser horizontal: 218mm
  • Max. messbare Werkzeuglänge: 493 mm horiz.

Infrarot-Messsonde:

  • Abstrahlwinkel: 75 °

Öl-/Emulsionsnebelabscheider:

  • Länge: 1300 mm
  • Breite: 500 mm
  • Höhe: 750 mm
  • Durchsatzvolumen: 1600m3 / h
