Beschreibung:

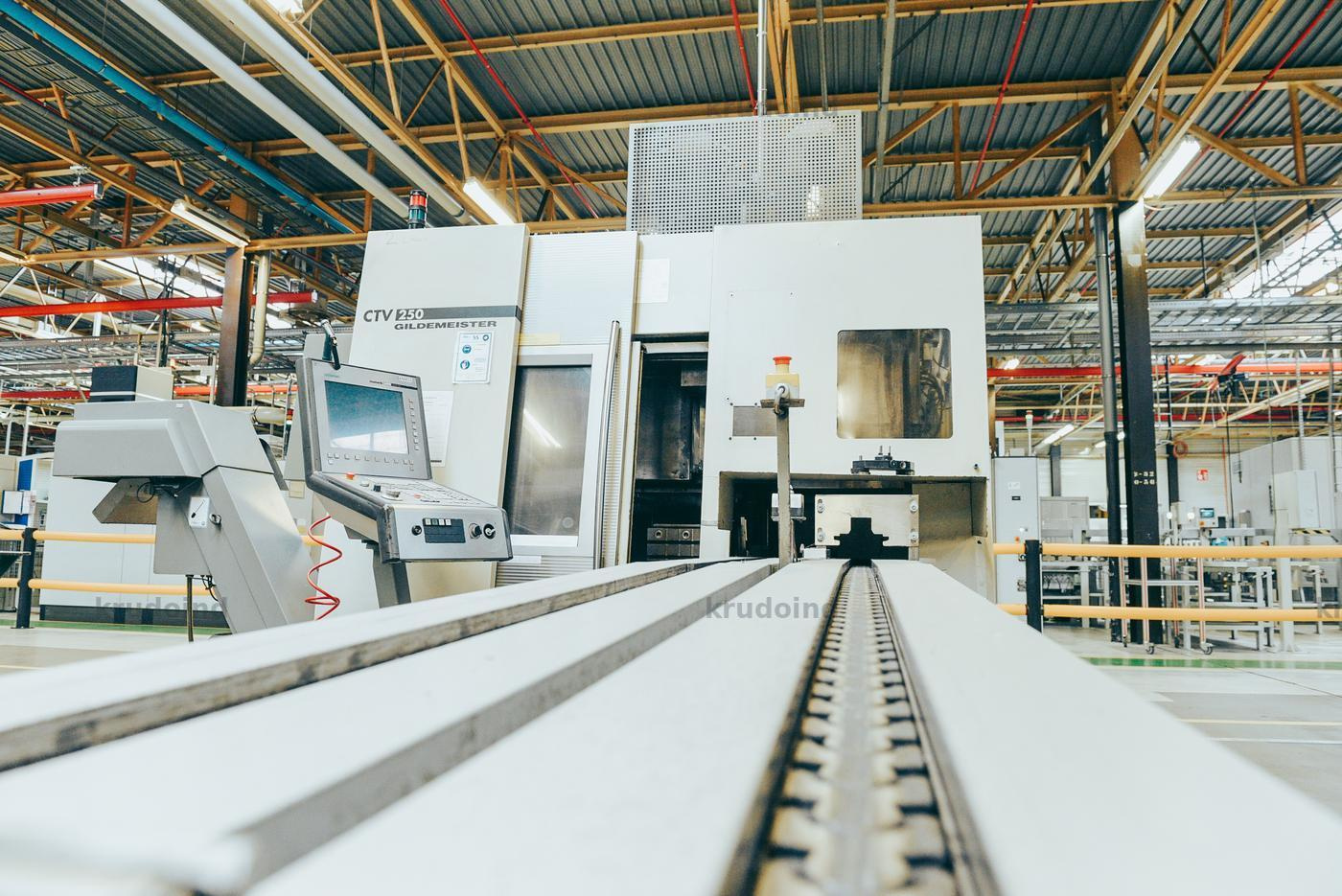

Vertikaldrehmaschine - Gildemeister DMG CTV 250

Die Maschine ist nicht in betriebsbereitem Zustand, kann aber für ihre Ersatzteile verwendet werden.

Spezifikationen:

Arbeitsplatz:

• Futterdurchmesser: 250 mm
• Transferhub X planen: 800 mm
• Längshub Z: 300 mm

Füttern:

• Eilgang X: 100 m/min
• Eilgeschwindigkeit Z: 45 m/min

Spindelkasten:

• Spindelkopf (Flachflansch): 170h5 mm
• Spindeldurchmesser im vorderen Lager: 120 mm
• Spindelbohrung: 79 mm

Hauptantrieb:

• Leistung des dreiphasigen hauplan Antriebs: 22 kW
• Drehmoment ED 100 %: 210 Nm
• Drehzahlbereich: 20 – 5000 U/min

C-Achse:

• Drehzahlbereich: 0-100 U/min
• Drehmoment (Haltemoment Bremse): 240 Nm
• Punktstillegenauigkeit: < 0,02 Grad

Werkzeugträger:

• Anzahl der Werkzeugstationen: 12
• Werkzeugaufnahme nach DIN 69880
• Zylinderschaftdurchmesser: 40 mm
• Antriebsleistung (40 % ED): 10,8 kW
• Drehmoment: 28 Nm
• Drehzahl, max.: 6000 U/min

Hydraulik:

• Inhalt komplett: ca. 25 L
• Druck max.: 80 bar
• Druck für Spannvorrichtung, max.: 70 bar

Kühlmitteleinrichtung:

• Inhalt: ca. 25 L
• Pumpenleistung: 1,7 kW
• Durchfluss bei 6 bar: 20 l/min
• Fließfettschmierung
• Inhalt: 1,8 L

Option Y-Achse:

• Eilgeschwindigkeit Y: 10 m/min
• Vorschubkraft: 20000 N
• Hub: ±50

Elektrische Verbindung:

• Gesamtanschlusswert: 50 kVA
• Spannung: 400 V
• Frequenz: 50 Hertz
• Absicherung (träge) nach VDE 0100: 80 A
• Zulässige Spannungsschwankung bei 400V: ± 10%

Annahme:

• Maschinenabnahme: nach DIN 8605

Umgebungsbedingungen:

• Zulässige Umgebungstemperatur: von +15 bis +35°C
• Relative Luftfeuchtigkeit: 75 %
• Installationshöhe: 1000 m über Niveau

Gewichte:

• Eigengewicht der Maschine ohne Späneförderer: ca. 7500 kg
• Gesamtgewicht der Maschine für LKW-Fracht: ca. 7800 Kilo

Maße:

• Maschine ohne Späneförderer L x B x H: ca. 2600 x 2200 x 2800 mm
